Redes

1. Conceptos protocolo de comunicaciones

Se concibe como una guía flexible que intenta describir de la manera más adecuada el proceso de investigación que se tiene pensado ejecutar. Describe de manera sistemática los elementos a desarrollar para generar un texto académico o científico como la tesis, la tesina o un ensayo. Función del género en el medio académico. El protocolo, que debe preceder cualquier trabajo de investigación, es un documento académico en el que se enumeran la hipótesis, los objetivos del trabajo, fundamentos, diseño, metodología, recursos de investigación (fuentes bibliográficas, CD’s, DVD’s, páginas Web, etc.), participantes, calendarización o agenda de trabajo, organización y supervisión.

2. TCP/ IP

  • Es una familia de protocolos que permiten la comunicación entre máquinas en diferentes redes en una Internet TCP/IP
  • IP es el protocolo que permite que esta comunicación sea posible  IP = Internet Protocol
  • La información se transmite dentro de “paquetes IP”  Internet es una red de conmutación de paquetes
  • El “paquete IP” tiene una cabecera con información para que se pueda hacer llegar el paquete a su destino y una sección con datos
  • Cada interfaz de cada máquina tiene una “dirección IP”
  • En la cabecera IP aparece la dirección IP del interfaz de la máquina origen del paquete y la dirección del interfaz de la máquina destino
IPv4:
El Internet Protocol version 4 (IPv4) (en español: Protocolo de Internet versión 4) es la cuarta versión del protocolo Internet Protocol (IP), y la primera en ser implementada a gran escala. Definida en el RFC 791. IPv4 usa direcciones de 32 bits, limitándola a 2^{32} = 4 294 967 296 direcciones únicas, muchas de las cuales están dedicadas a redes locales (LANs).1 Por el crecimiento enorme que ha tenido Internet (mucho más de lo que esperaba, cuando se diseñó IPv4), combinado con el hecho de que hay desperdicio de direcciones en muchos casos (ver abajo), ya hace varios años se vio que escaseaban las direcciones IPv4.

IPv6 :
El Internet Protocol version 6 (IPv6) (en español: Protocolo de Internet versión 6) es una versión del protocolo Internet Protocol (IP), definida en el RFC 2460 y diseñada para reemplazar a Internet Protocol version 4 (IPv4) RFC 791, que actualmente está implementado en la gran mayoría de dispositivos que acceden a Internet.

3. Que es una direccion IP

Las direcciones IP (IP es un acrónimo para Internet Protocol) son un número único e irrepetible con el cual se identifica una cmputadora conectada a una red que corre el protocolo IP.
Una dirección IP (o simplemente IP como a veces se les refiere) es un conjunto de cuatro numeros del 0 al 255 separados por puntos. Por ejemplo, uservers.net tiene la dirección IP siguiente:
En realidad una dirección IP es una forma más sencilla de comprender números muy grandes, la dirección 200.36.127.40 es una forma más corta de escribir el numero 3357835048. Esto se logra traduciendo el numero en cuatro tripletes.

Las direcciones IP son números de 32 bits

  •  Los “routers IP” deciden el camino que deben seguir los paquetes en base a la dirección IP destino que aparece en cada uno de ellos
  •   El router IP es básicamente un ordenador con varios interfaces de red cada uno conectado a una red diferente, tal vez de la misma o de diferente tecnología
Ejemplo:
La máquina PC1 envía un paquete a la máquina PC2
  •  En la cabecera:
  • dirección IP origen = dirección IP de PC1
  •  dirección IP destino = dirección IP de PC2
4. Estructura de una IP

La dirección IP lógica de 32 bits tiene una composición que consta de dos partes. La primera parte identifica la red, y la segunda parte identifica un host en esa red. En una dirección IP, ambas partes son necesarias.
Por ejemplo: si un host tiene la dirección IP 192.168.18.57, los primeros tres octetos (192.168.18) identifican la porción de red de la dirección, y el último octeto (57) identifica el host. Esto se conoce como direccionamiento jerárquico, debido a que la porción de red indica la red donde esta ubicado el host. Los routers sólo necesitan saber cómo llegar a cada red, sin tener que saber la ubicación de cada host individual.


5. Clases de direccion IP

A:
Esta clase es para las redes muy grandes, tales como las de una gran compañía internacional. Del IP con un primer octeto a partir de 1 al 126 son parte de esta clase. Los otros tres octetos son usados para identificar cada anfitrión. Esto significa que hay 126 redes de la clase A con 16,777,214 (224 -2) posibles anfitriones para un total de 2,147,483,648 (231) direcciones únicas del IP. Las redes de la clase A totalizan la mitad de las direcciones disponibles totales del IP

B:
 La clase B se utiliza para las redes de tamaño mediano. Un buen ejemplo es un campus grande de la universidad. Las direcciones del IP con un primer octeto a partir del 128 a1 191 son parte de esta clase. Las direcciones de la clase B también incluyen el segundo octeto como parte del identificador neto. Utilizan a los otros dos octetos para identificar cada anfitrión(host). Esto significa que hay 16,384 (214) redes de la clase B con 65,534 (216 -2) anfitriones posibles cada uno para un total de 1,073,741,824 (230) direcciones únicas del IP.

C:
 Las direcciones de la clase C se utilizan comúnmente para los negocios pequeños a mediados de tamaño. Las direcciones del IP con un primer octeto a partir del 192 al 223 son parte de esta clase. Las direcciones de la clase C también incluyen a segundos y terceros octetos como parte del identificador neto. Utilizan al último octeto para identificar cada anfitrión. Esto significa que hay 2,097,152 (221) redes de la clase C con 254 (28 -2) anfitriones posibles cada uno para un total de 536,870,912 (229) direcciones únicas del IP. Las redes de la clase C totalizan un octavo de las direcciones disponibles totales del IP.

6. Direccion IP privadas y publicas

IP Publica:
Es la que tiene asignada cualquier equipo o dispositivo conectado de forma directa a Internet.

Las IP públicas son siempre únicas. No se pueden repetir. Dos equipos con IP de ese tipo pueden conectarse directamente entre sí. Por ejemplo, tu router con un servidor web. O dos servidores web entre sí.

IP Privada:
Se utiliza para identificar equipos o dispositivos dentro de una red doméstica o privada. En general, en redes que no sean la propia Internet y utilicen su mismo protocolo (el mismo "idioma" de comunicación).
Las IP privadas están en cierto modo aisladas de las públicas. Se reservan para ellas determinados rangos de direcciones.

7. Mascara de subred

La máscara de subred es un entero de 32 bits exclusivo que define la parte de la red donde se conecta una interfaz. La máscara debe especificarse siempre conjuntamente con una dirección de red (IP).
La máscara tiene el formato xxx.xxx.xxx.xxx, en el que cada campo es la representación decimal de 1 byte (8 bits) de la máscara. Por ejemplo, la máscara de subred cuya representación hexadecimal es X'FFFFFF00', en notación decimal es 255.255.255.0. Los bits de la máscara que se establecen en 1 determinan las partes de red y subred de la dirección. Los bits que se establecen en 0 determinan la parte de sistema principal de la dirección.
La máscara de subred y la dirección IP permiten a IP determinar dónde debe enviar los datos que recibe. IP correlaciona lógicamente la máscara de subred con una dirección IP. Esta acción permite determinar qué bits de la dirección pertenecen a la parte de red y qué bits de la dirección pertenecen a la parte de sistema principal.
La máscara de subred permite dividir una red entre varias redes más pequeñas denominadas subredes. Las subredes representan una red dentro de otra red. Todas las direcciones IP que están en la misma subred, o red, tienen la misma máscara de subred. Estas direcciones incluyen el sistema principal y las direcciones de red o subred.
El Asesor calculador de subred le ayuda a determinar las direcciones IP de las nuevas subredes. Todo lo que debe hacer es teclear la dirección de la red y especificar cuántas subredes desea crear. El Asesor calculador de subred visualiza la dirección IP de la red y del primer y último sistema principal de cada subred.

8. Puerta de enlace

Su propósito es traducir la información del protocolo utilizado en una red inicial, al protocolo usado en la red de destino.

La pasarela es normalmente un equipo informático configurado para dotar a las máquinas de una red de área local (Local Area Network, LAN) conectadas a él de un acceso hacia una red exterior, generalmente realizando para ello operaciones de traducción de direcciones de red (Network Address Translation, NAT). Esta capacidad de traducción de direcciones permite aplicar una técnica llamada "enmascaramiento de IP" (IP Masquerading), usada muy a menudo para dar acceso a Internet a los equipos de una LAN compartiendo una única conexión a Internet, y por tanto, una única dirección IP externa



SIMULADOR PACKET TRACER

1.Conceptos packet traer

PT (Packet Tracer), es una herramienta de aprendizaje y simulación de redes interactiva. Esta herramienta permite crear tipologías de red, simular una red con múltiples representaciones visuales, principalmente es una herramienta de apoyo didáctico.
Permite a los estudiantes  crear redes con un número casi ilimitado de dispositivos y experiencias de solución de problemas sin tener que comprar routers o switches reales.
Esta herramienta les permite a los usuarios crear topologías de red, configurar dispositivos, insertar paquetes y simular una red con múltiples representaciones visuales. Packet Tracer se enfoca en apoyar mejor los protocolos de redes que se enseñan en el currículum de la certificación cisco.



  • QUE SON DISPOSITIVOS ACTIVOS DE UNA RED?

Dispositivo electrónico que distribuye banda ancha a determinada cantidad de equipos(Computadores) de una red. (Switch, router) Son los equipos que se encargan de distribuir en forma activa la información a través de la red, como concentradores, redes inalámbricas,switches


  •  QUE SON DISPOSITIVOS PASIVOS DE UNA RED?
Son todos aquellos equipos (Paneles, Coupler, Cables, Fibra óptica, entre otros)
que permite interconectar equipos activos (Switch, Router, Equipos Inalambricos, entre otros)de diferentes o ig
Cual tecnología permitiendo la integración de los diferentes servicios que dependen del tendido de cables como datos, telefonía, control, entre otros.

  • QUE ES UNA CANALETA DE RED?
Las canaletas son tubos metálicos o plásticos que conectados de forma correcta proporcionan al cable una mayor protección en contra de interferencias electromagnéticas originadas por los diferentes motores eléctricos.
Para que las canaletas protejan a los cables de dichas perturbaciones es indispensable la óptima instalación y la conexión perfecta en sus extremos.

  • GUIA EN CABLE DE RED
Panel de gestion de cables de conducto de lenguetas y ganchos, que se puede montar un rack de servidores estandar al  organizar horizontal  y vertical los cables


  •  QUE ES UN RACK
Estructura que permite sostener o albergar un dispositivo tecnológico. Se trata de un armazón metálico que, de acuerdo a sus características, sirve para alojar una computadora, un router u otro tipo de equipo.

  • QUE ES UNA PATCH PANEL?
es el elemento encargado de recibir todos los cables del cableado estructurado. Sirve como organizador de las conexiones de la red, para que los elementos relacionados de la red de área local (LAN) y los equipos de conectividad puedan ser fácilmente incorporados al sistema, y además los puertos de conexión de los equipos activos de la red (switch, router, etcétera) no tengan daños por el constante trabajo de retirar e introducir los conectores en sus puertos.

  • QUE ES UN TOMA DE DATOS?
Son unos dispositivos en forma de caja en donde se guarda el Jack, se encuentran ubicados en lapared de la canaleta, puede haber tomas dobles o cuádruples, este dispositivo permite que se leconecte un cable de parcheo o Rj-45 para trasmitir los datos a la computadora para dar una mejor presentacion.

  • QUE ES UN SWITCH?

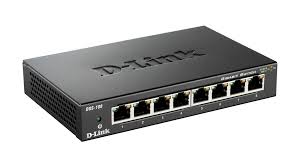

Un switch es un dispositivo que sirve para conectar varias elementos dentro de una red. Estos pueden ser un PC de escritorio, una impresora, la misma televisión, tu PS3 o cualquier aparato que posea una tarjeta Ethernet.
En cualquier oficina o lugar de trabajo es muy común tener al menos un switch por planta que permite la interconexión de los distintosequipos.


  • QUE ES UNA TARJETA DE RED?
es una clase de tarjeta destinada a ser introducida en la placa madre de una computadora o se conecta a uno de sus puertos para posibilitar que la máquina se sume a una red y pueda compartir sus recursos (como los documentos, la conexión a Internet o una impresora, por ejemplo).


  • QUE ES UN PUNTO DE ACCESO?
Los puntos de acceso, también llamados APs o wireless access point, son equipos hardware configurados en redes Wifi y que hacen de intermediario entre el ordenador y la red externa (local o Internet). El access point o punto de acceso, hace de transmisor central y receptor de las señales de radio en una red Wireless.
Los puntos de acceso utilizados en casa o en oficinas, son generalmente de tamaño pequeño, componiéndose de un adaptador de red, una antena y un transmisor de radio.

  • QUE ES UN REPETIDOR?

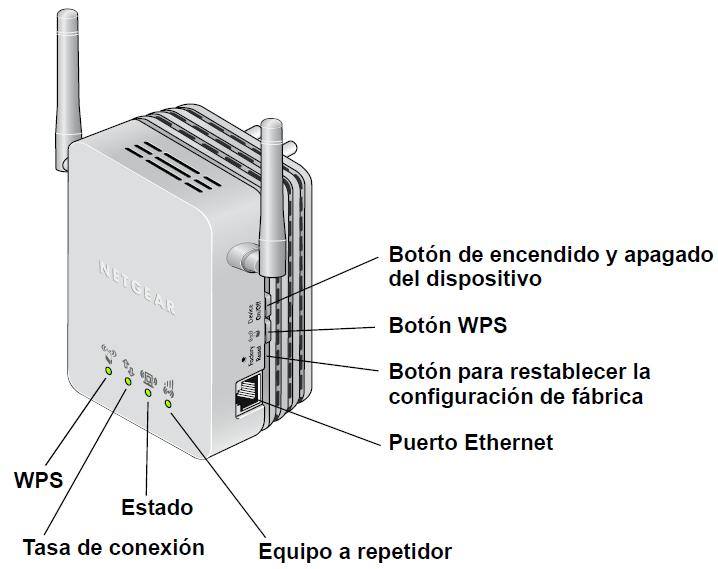

Cuando establecemos una conexión de Red debemos tener en cuenta no solo los componentes lógicos, sino también aquellos de carácter físico, por lo que debemos no solo elegir qué materiales y dispositivos a utilizar, sino también el Diseño de dicha red, teniendo solo con qué sin también la forma que tendrá dicho enlace y cómo estos componentes se combinarán o estarán en uso en la misma.




  • QUE ES UN ROUTER?
Un router es un dispositivo de red que como su propio nombre indica se encarga de llevar por la ruta adecuada el tráfico. En tu casa seguramente tendrás uno de estos que es el que te conecta con la red Internet.


Solucion

1.
  • ANSI/TIA/EIA-568-B: Cableado de Telecomunicaciones en Edificios Comerciales sobre como cómo instalar el Cableado: TIA/EIA 568-B1 Requerimientos generales;TIA/EIA 568-B2: Componentes de cableado mediante par trenzado balanceado; TIA/EIA 568-B3 Componentes de cableado, Fibra óptica.
  • ANSI/TIA/EIA-569-A: Normas de Recorridos y Espacios de Telecomunicaciones en Edificios Comerciales sobre cómo enrutar el cableado.
  • ANSI/TIA/EIA-570-A: Normas de Infraestructura Residencial de Telecomunicaciones.
  • ANSI/TIA/EIA-606-A: Normas de Administración de Infraestructura de Telecomunicaciones en Edificios Comerciales.
  • ANSI/TIA/EIA-607: Requerimientos para instalaciones de sistemas de puesta a tierra de Telecomunicaciones en Edificios Comerciales.
  • ANSI/TIA/EIA-758: Norma Cliente-Propietario de cableado de Planta Externa de Telecomunicaciones.
2.
 El cableado estructurado consiste en el tendido de cables de par trenzado blindados (Shielded Twisted Pair, STP) o no blindados (Unshielded Twisted Pair, UTP) en el interior de un edificio con el propósito de implantar una red de área local (Local Area Network, LAN).

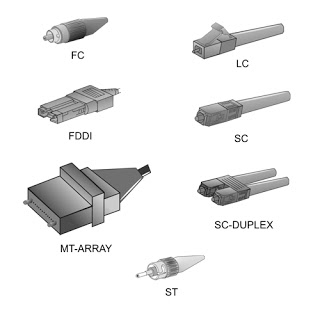

Suele tratarse de cables de pares trenzados de cobre, y/o para redes de tipo IEEE 802.3; no obstante, también puede tratarse de fibras ópticas o cables coaxiales.

Cableado horizontal Véase también: TIA/EIA-568-B La norma EIA/TIA 568A define el cableado horizontal de la siguiente forma: el sistema de cableado horizontal es la porción del sistema de cableado de telecomunicaciones que se extiende del área de trabajo al cuarto de telecomunicaciones o viceversa. El cableado horizontal consiste de dos elementos básicos: rutas y espacios horizontales (también llamado "sistemas de distribución horizontal"). Las rutas y espacios horizontales son utilizados para distribuir y soportar cable horizontal y conectar hardware entre la salida del área de trabajo y el cuarto de telecomunicaciones. Estas rutas y espacios son los "contenedores" del cableado Horizontal. El cableado horizontal incluye: Las salidas (cajas/placas/conectores) de telecomunicaciones en el área de trabajo (en inglés: work area outlets, WAO). Cables y conectores de transición instalados entre las salidas del área de trabajo y el cuarto de telecomunicaciones. Paneles de empalme (patch panels) y cables de empalme utilizados para configurar las conexiones de cableado horizontal en el cuarto de telecomunicaciones. Se deben hacer ciertas consideraciones a la hora de seleccionar el cableado horizontal: contiene la mayor cantidad de cables individuales en el edificio. Consideraciones de diseño Los costes en materiales, mano de obra e interrupción de labores al hacer cambios en el cableado horizontal pueden ser muy altos. Para evitar estos costes, el cableado horizontal debe ser capaz de manejar una amplia gama de aplicaciones de usuario. La distribución horizontal debe ser diseñada para facilitar el mantenimiento y la relocalización de áreas de trabajo.

 El cableado vertical realiza la interconexión entre los diferentes gabinetes de telecomunicaciones y entre estos y la sala de equipamiento. En este componente del sistema de cableado ya no resulta económico mantener la estructura general utilizada en el cableado horizontal, sino que es conveniente realizar instalaciones independientes para la telefonía y datos. Esto se ve reforzado por el hecho de que, si fuera necesario sustituir el backbone, ello se realiza con un coste relativamente bajo, y causando muy pocas molestias a los ocupantes del edificio. El backbone telefónico se realiza habitualmente con cable telefónico multipar. Para definir el backbone de datos es necesario tener en cuenta cuál será la disposición física del equipamiento. Normalmente, el tendido físico del backbone se realiza en forma de estrella, es decir, se interconectan los gabinetes con uno que se define como centro de la estrella, en donde se ubica el equipamiento electrónico más complejo. El backbone de datos se puede implementar con cables UTP y/o con fibra óptica.



3.
TIA/EIA-568-B son tres estándares que tratan el cableado comercial para productos y servicios de telecomunicaciones.

Los tres estándares oficiales: ANSI/TIA/EIA-568-:

B.1-2001,
B.2-2001 y
B.3-2001.
Los estándares TIA/EIA-568-B se publicaron por primera vez en 2001. Sustituyen al conjunto de estándares TIA/EIA-568-A que han quedado obsoletos.

Tal vez la característica más conocida del TIA/EIA-568-B.1-2001 sea la asignación de pares/pines en los cables de 8 hilos y 100 ohmios (cable de par trenzado). Esta asignación se conoce como T568A y T568B, y a menudo es nombrada (erróneamente) como TIA/EIA-568A y TIA/EIA-568B.

En el protocolo más actual, TIA/EIA-568B, la terminación de los conectores que cumple para la transmisión de datos arriba de 100 Mbps es la T568A.



Topologia

 La norma EIA/TIA 568A hace las siguientes recomendaciones en cuanto a la topología del cableado horizontal: El cableado horizontal debe seguir una topología estrella. Cada toma/conector de telecomunicaciones del área de trabajo debe conectarse a una interconexión en el cuarto de telecomunicaciones Medios reconocidos Se reconocen tres tipos de cables para el sistema de cableado horizontal: Cables de par trenzado sin blindar (UTP) de 100 ohmios y cuatro pares. Cables de par trenzado blindado (STP) de 150 ohmios y cuatro pares. Cables de fibra óptica multimodo de 62.5/125 μm y dos fibras.
